通道管理系統解決方案

發布日期：2018-02-05  閱讀：10685 次  類別：門禁管理系統

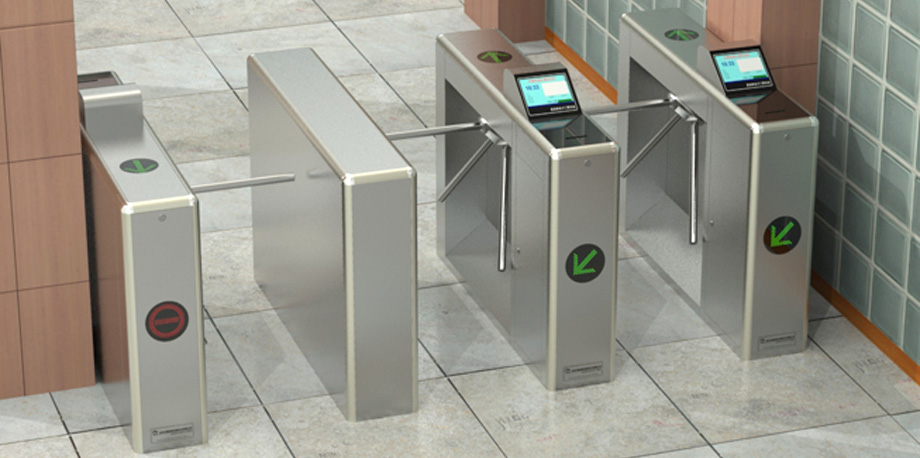

一、通道管理系統概述

通道管理系統是采用智能卡身份識別技術，完成對通行人員身份的快速認證，達到自動刷卡通行的目的，在此基礎上有機結合計算機網絡管理控制技術和安全防范技術，并采用智能通道控制設備，最終實現合法人員安全有序通行，建立起合理的安全認證、高效管理模式。本系統是按照國家和地方的相關標準實施，充分考慮了安全行、可靠性、先進性、合理性、經濟性、結構化和擴充性。

目前，很多場所的現行管理體制是采用人工登記、人工統計、人工報表等人工管理模式，而這種模式存在以下幾個問題：

* 非授權人員頻繁進入；

* 工作效率低，出錯率高；

* 管理水平低，不便于科學決策及規范管理；

* 浪費大量的人力、物力和財力；

* 因這些都是人工處理，人員漏洞在所難免。

而采用通道管理系統可克服上述問題，可方便的實現計算機查詢、匯總、統計、報表等各種通道管理功能，對于提高學校宿舍管理的現代化管理水平有著顯著的經濟效益和社會效益。

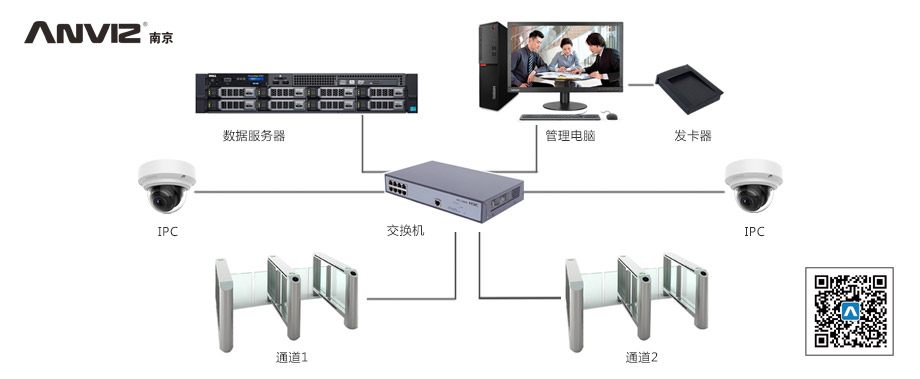

二、通道管理系統組成

該系統可分為三大功能塊，即系統管理指揮中心、發卡系統、通道監控執行系統。他們分別承擔不同的工作任務，共同協調完成強大的系統功能。各組成部分主要作用如下：

1、系統管理指揮中心

由一臺服務器和管理中心（該中心主要來打印報表等）組成。主要起管理、決策和財務核算工作；

* 運行系統數據庫管理軟件，管理系統所有數據；

* 與發卡系統和通道監控執行系統進行網絡通訊；

* 向發卡系統和通道監控執行系統傳遞數據及各種指令參數；

* 查詢、統計各種相關信息，并據此作出科學合理的管理決策；

* 輸出打印各種報表；

* 完成本局域網內的各項系統的設置及系統管理；

* 向各工作站傳送系統密碼、參數及命令。

2、發卡系統

由若干發卡工作站和報表等組成。主要完成發卡功能和與系統管理指揮中心進行數據通訊功能。

* 負責卡的發行；

* 通過功能窗口顯示此時的發卡狀況；

* 控制并判斷發卡器的正確寫入；

* 向本網上的主服務器傳送發卡信息；

* 系統管理員登錄注冊及卡片發行、檢測、清空、掛失、退卡等功能。

3、通道監控執行系統

由管理工作站和通道設備組成。主要完成對通道的實時監控及其與系統管理指揮中心進行數據通訊功能。

3.1 管理工作站

* 運行系統應用管理軟件，實現對系統智能終端設備及相關工作的管理

* 監控各通道閘的工作狀態，采集各通道閘的有關信息；

* 向本網上的主服務器傳送監控信息。

3.2 通道設備

* 采用認證卡合法性及有效性，并自動做出正確執行動作；

* 與監控工作站傳輸相關的數據、狀態及數據管理信息。

4、通訊服務器

* 計算機與其下位智能終端設備的通訊傳輸及轉換。

5、卡片

* 成熟的IC卡技術，成本低廉、制作簡便，可選支持ID卡、CPU卡、NFC卡等；

* 承載信息的載體，用戶使用系統的憑證；

* 確保每張卡的唯一性，安全性高、經濟實用。

三、系統主要特點

* 保密性好，防止偽造；

* 可靠性高；

* 具有自檢功能，維護簡便；

* 可實時、準確查詢和統計卡的發行數量、時間及流量等數據；

* 提高工作效率和管理水平；

* 杜絕安全漏洞；

* 刷卡進出拍照并記錄（可選）；

* 通道具有防尾隨功能，每張卡僅限一人通行。

* 通道具有防潛回功能，防止有人將卡片傳出給另外人員刷卡進入。

四、系統主要功能

* 員工身份識別確認，非本單位出入報警(或無法通行)。每張卡僅限本人通行。

* 時間管理，非有效時間出入報警(或無法通行)?？上拗迫藛T出入的時段。

* 人員考勤，可設定考勤時間和人員進行考勤分析處理，判斷遲到、早退。

* 狀態分析，可查詢目前應在廠（已經排班）員工數、實際在廠工作員工數、未到員工數及詳細名單。

* 狀態預警，目前超過工作時長員工數及詳細名單、多天未作業員工數及詳細名單。

* 來訪人員管理，無證進入校區，來訪人員必須在指定計算機登記、拍照、發臨時卡才可登船。

* 各種作業信息可實時匯總，并可以在LED大屏實時顯示。

* 通道具有拍照功能，每通行一個人員可拍照一次。

* 通道具有防尾隨功能，每張卡僅限一人通行。

* 通道具有防潛回功能，每張卡只能對應進出視為有效。防止有人將卡片傳出給另外人員刷卡進入。

* 多組電眼傳感器實時監測通道狀態，精準邏輯判斷，無阻礙授權通行

* 機械裝置、門體位置、電流檢測及通道傳感器等四重保護通道行人的防夾安全保護

* 整個系統運行采用無級次定位裝置，運行過程由傳感器控制，無機械沖撞

* 數控加工工藝，表面精細處理，抗腐蝕性強

* 方便易用，便于隨身物品如包裹行李等通過

* 防尾隨功能：防范等級2級

* 通行方式：單向、雙向（可選）,運行速度可調；具有多種工作模式可供選擇

* 燈光提示：通行方向指示

* 具有防雷防漏電保護功能

* 保護功能：具有防夾、防撞、防堵、防失速、防電器過壓過流功能

* 標準的對外電氣接口，帶光電安全隔離,可與各種控制設備相掛接，便于系統集成

* 根據人流量可調節閘門運行速度，提高通行率。

* 通道進出口工作方式的設定，方便您及時調配，使之工作在受控、自由或禁止狀態。

* 特別設計了多次刷同一張卡允許多人次通行特色功能，以滿足特殊場合的使用需求。

* 合理選用常開模式或常閉模式，有效緩解通行人流。

* 具有人性化的通行超時復位時間設置功能。

* 符合安防設計規范，系統斷電后，板閘啟動備用電源收回閘門，確保通道暢通，及時疏散人流。

* 周到的安全保護及防尾隨措施，皆因采用了先進的紅外傳感技術實時監控通道。

* 方便集成：具有標準輸入、輸出接口,方便本系統與其他裝置集成，并可實現遠程控制與管理。

* 超強組合能力，不同款式、系列的通道設備可組合使用，而不影響系統性能。

* 遠程控制管理：遠距離操作閘門所處狀態的功能，以滿足用戶的特殊需求及消防安全要求。

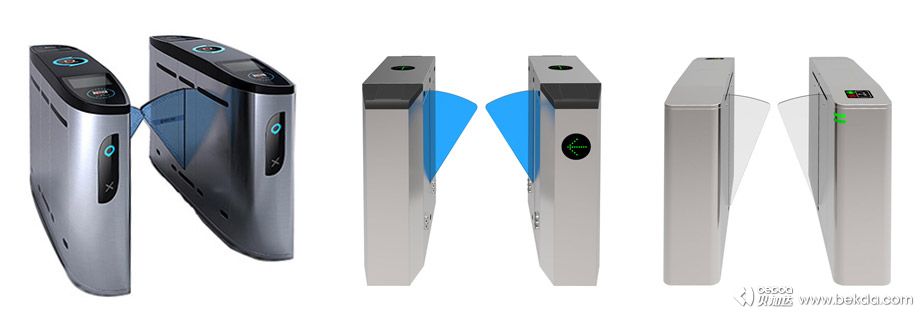

五、翼閘功能及技術參數

智能翼閘(擋閘)是主要針對人員通道進行智能管理的高科技產品，是智能三輥閘和擺閘的升級產品，該產品加工精細、功能齊全、安全性高。

該設備將機械、電子、微處理器控制及各種身份識別技術有機地融為一體，方便兼容IC卡、ID卡、手機卡、指紋等讀卡識別設備的使用，通過選配各種身份識別系統設備和采用性能可靠的安全保護裝置、報警裝置、方向指示等，協調實現對通道智能化控制與管理等。

1、主要功能

* TCP實時通訊；

* 防夾功能：機械結構、感應雙重防夾功能，在伸縮臂復位的過程中遇阻時，自動停止或在默認的時間內電機停止工作；紅外防夾功能，伸縮臂內有人不會關閉；

* 防沖功能：在沒有接收到開閘信號時，擋臂自動鎖死；

* 自動復位功能：開閘后，在規定時間內未通行時，系統將自動取消用戶的此次通行的權限；

* 斷電后通道自動敞開，上電自動閉合；

* 非法用戶無法通行：無卡人員或無出權限出入人員報警并無法通行；

* 防尾隨：能夠在大量人流量的情況下準確識別每一個未帶卡人員；

* 快速通過：單通道出入人員每分鐘25人以上；

* 實時顯示：人員通過時，可以在LED大屏幕上實時顯示持卡人的姓名、部門；

* 抓拍和照片對比：人員通道時可實時抓照，同時調出檔案內照片和相關姓名等信息；

* 防止代刷卡：每刷一次卡，只能通過一人，同時抓拍照片對比，有效防止代刷卡；

* 支持“反潛入”：如果持卡人進入后把卡（例如從窗口扔出來）交給別人再次進入，系統會自動報警；

* 設設計合理可靠，噪聲小，擺閘運行平穩，使用壽命長；

* 標準的開關信號輸入，方便的外接開關、條形碼系統、ID/IC門禁控制系統、指紋機、人臉識別器等控制方式來控制擺閘運行；

* 翼閘具有多種工作模式可供選擇，即可雙向讀卡、指紋或人臉識別限流；可雙向讀卡、指紋或人臉識別、另一方向禁行；一邊雙向讀卡、指紋或人臉識別、另一方向自由通行、按鈕開關或紅外感應通行；

* 兼容紅外啟動開閘方式，輸入有效信號后，翼門自動收縮打開；

* 防碰傷功能具備四重防夾功能。分別是紅外防夾，通行邏輯防夾，在翼門復位的過程中遇阻時翼門收回以及軟體翼門防夾；

* 翼門的開關角度可依據客戶所需調至任意角度開關；

* 閘機無需蓄電池實現斷電自動開啟，采用蓄電電路，更環保且更安全；

* 斷電后通道自動敞開；形成無障礙通道，上電自動檢測并復位；

* 采用了先進的數字傳感儀，電機每轉動一圈提供720個信號檢測，滿足電機快速起、停的要求，解鎖更精準可靠。

2、技術參數

* 材料：周身采用SUS304拉絲不銹鋼材，厚度為2.0mm材質；

* 電源電壓：220VAC±10%/15%，50HZ±4％；

* 驅動電機：直流電機DC24V；

* 驅動方式：數字方式；

* 工作環境：-25℃～+75℃；

* 通行速度：最高50-60人/分鐘；

* 通道寬度：600MM；

* 平均無故障次數：500萬次；

* 相對溫度：5%-90%，無結露；
