JT01梯控讀頭天線總成簡介：

JT01梯控讀頭天線總成天線總成是由JT01-Ant（讀卡天線）和JT01-Control（天線控制器）組成，利用射頻通訊方式與主控器連接，用于外部讀卡，標準線長為0.5米（用于外呼操縱盤）和2米（用于內呼操縱盤）。

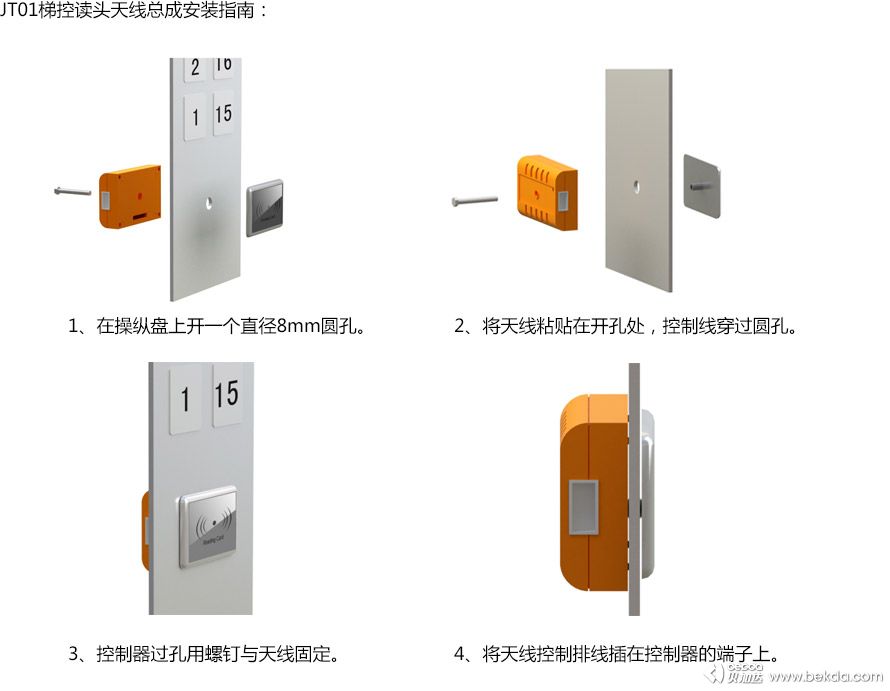

天線總成安裝方法：

1、該天線總成為外掛式天線總成，需要在操縱盤上開好一個直徑為8mm的小圓孔，安裝時首先將讀卡天線JT01-Ant背面的不干膠撕掉粘貼在操縱盤或者轎廂壁開孔處，控制排線穿過小圓孔，然后將天線控制器JT01-Control的過孔利用螺釘固定在讀卡天線的螺柱上，最后將讀卡天線上的控制排線，插在天線控制器的端子口處。（注：操縱盤開孔處在粘貼前一定擦拭干凈，以便牢固的粘貼）。
2、將天線控制器的射頻連接器與主控器相連即可。
3、預開孔處厚度方向預留17mm放置天線控制器JT01-Control。

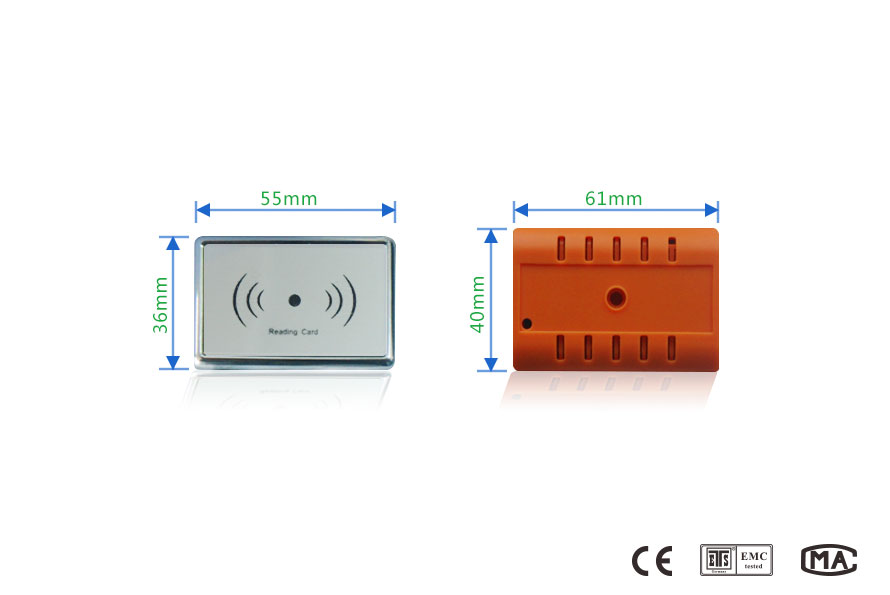

天線總成外形尺寸

• JT01-Ant外形尺寸：55*36*4（mm）
• JT01-Control外形尺寸：61*40*10（mm）
• JT01-Ant安裝尺寸：60*40*6（mm）
• JT01-Control安裝尺寸：75*55*17（mm）
• 開孔尺寸：直徑d=8mm

JT01梯控讀頭天線總成技術參數：

JT01梯控讀頭天線總成工作示意圖：

JT01梯控讀頭天線總成配套產品：

刷卡門禁
U-RFID門禁卡片發卡器

門禁系統配套
3A快接式門禁開關電源

電梯控制器
JT2000電梯控制器
